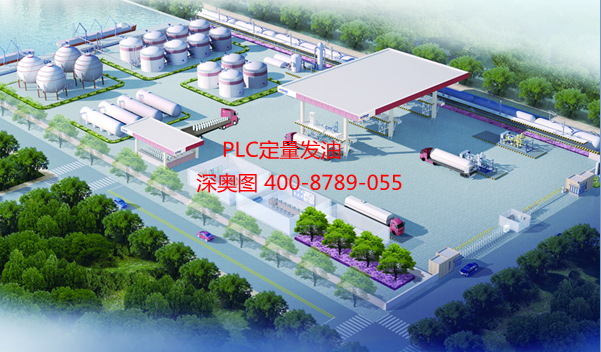

東莞海灣石油倉儲有限公司石化倉儲SCADA系統EPC項目介紹：我公司于2016年12月簽定的東莞海灣石油倉儲有限公司石化倉儲一期續建SCADA系統項目，位于東莞市虎門港沙田立沙島石化區，該項目擬建規模為7萬立方米汽柴油、苯乙烯、二氯甲烷及冰醋酸等倉儲基地,儲罐共計24座，28個裝車鶴位、5000噸碼頭、配套泵區、消防系統、油氣回收系統及消防池等，項目采取EPC方式，即整個項目由深奧圖（Ａｕｔｏｗｅｒ）公司成套總包，負責系統設計、自控儀表采購、自控儀表安裝施工、系統調試及最終驗收移交。此項目于2017年05月整體驗收，經驗收交付使用以來，設備運行良好，系統運行穩定，改善了操作人員的工作條件，降低勞動強度和運營成本、保障生產安全，最終提高庫區的運行管理水平和經濟效益。

石油倉儲有限公司石化倉儲SCADA系統EPC項目

　　石油倉儲有限公司石化倉儲SCADA系統EPC項目、系統各結構介紹：

石油倉儲有限公司石化倉儲SCADA系統EPC項目

　　1.上位機系統：冗余服務器、操作站、打印機、 聯網設備、UPS等

　　2.大屏幕顯示系統:液晶高清，顯示在線工藝監控畫面、視頻監控圖像

　　3.自控系統:控制站選用GE PAC 3i全硬冗余配置，控制站通過光纖環網與現場I/O站實現以太網通訊，I/O站模塊安裝于防爆正壓機柜內，機柜布置于罐區內，節省了大量電纜，I/O站采集罐區儀表的數據

　　4.液位計量系統：液位計為艾默生雷達液位計，自控設備通過RS485和HART協議采集液位計數據，通過罐容表計算體積，通過溫度計算VCF值時密度），通過密度計算質量、進出流量

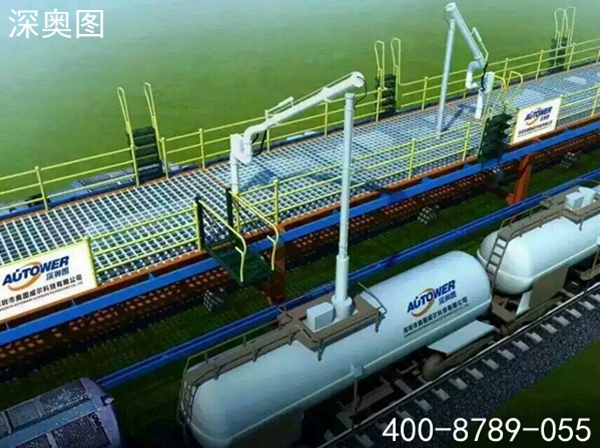

　　5.裝車系統：28套一機一位裝車儀，采用以太網通訊到裝車管理系統

　　6.消防系統

　　7.油氣回收系統

石油倉儲有限公司石化倉儲SCADA系統EPC項目

　　自控系統配置簡介實現的功能：

　　1.每個儲罐配置氣動切斷球閥，實現快速開關；配置計量級雷達液位計，實現高精度計量，提高了儲罐進出料控料的準確性；配置高液位音叉開關，實現閥門、泵與液位開關的自動聯鎖；配置罐底溫度計，實現液體VCF的計算，通過倒罐、卸船配置設置，實現一鍵自動倒罐及卸船功能；

　　2.上位機系統配置工業軟件，除了實現罐區工藝及數據采集、監控及存儲，所有數據存儲在冗余服務器中；

　　3.裝車系統實現一卡通功能，由司機自主開卡，現場自主刷卡裝車，裝車結算模式支持流量計和地磅，裝車計量模式支持體積和質量，成品油裝車最多支持5個分倉，一張IC卡可以實現5個倉的流程控制，裝車儀與裝車泵實現聯鎖功能，可以自動啟停泵。

　　4.總體來說，整個系統的自動化水平以及達到90%，罐區除了泵區軟管交換站需要配置現場操作人員外，其它都由中控實現自動控制，裝車站基本上由司機獨立完成裝車過程。
