密閉式上裝鶴管:石油化工行業產品大部分都是易揮發、易燃、易爆、易產生靜電積聚和對環境有污染、對人體有傷害的液體介質，特別在裝卸環節為了避免危險發生，選擇一套合適的裝卸鶴管，非常重要。鶴管研發生產廠家深?yuàn)W圖（Autower）提供的密閉式定量裝卸上裝鶴管，其槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備系列，可以更安全的保障此問題。

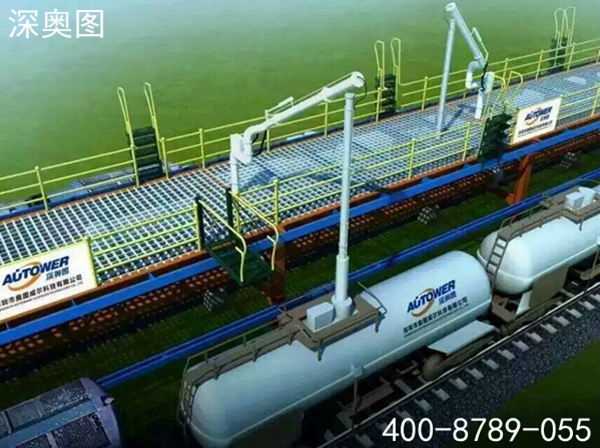

槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備

       密閉鶴管分半密閉裝卸鶴管（AL1412）與全密閉裝卸鶴管（AL1512），以下詳細介紹下這兩種鶴管的組成：

　　AL1412型密閉上裝鶴管組成：由5個旋轉接組成回轉機構，液相4個，氣相1個。氣相一般為DN50，液相根據客戶需要的流量選擇。氣相在轉接處使用金屬軟管連接，保證鶴管的旋轉靈活性。鶴管液相接口朝下，氣相接口朝上，一般氣相會多臺匯總在一個主管上，如果單臺排空的話，需要加帶雨帽的阻火器，防止管道進入點燃源。垂管上有一個錐形密封帽，裝車時垂管插到槽車的頂部灌口，密封帽壓實在灌口處，鎖緊外臂鎖緊桿（或者氣缸壓緊，在和油氣回收配合使用時，建議鶴管增加氣缸，達到充分密閉的作用，因?yàn)榭盏牟圮囋谘b車時物料逐漸增多，槽車輪胎壓扁，槽車降低，密封帽就不能很好的密封了，必須有氣缸對密封帽有一個壓力，才能使密封帽始終跟緊灌口。達到有效密閉的效果，油氣回收需要密閉效果達到90%-95%）密封帽密閉后，槽車?yán)餁饣慕橘|(zhì)就能通過鶴管上的氣相管道排空或者抽入油氣回收系統。

       AL1512型密閉上裝鶴管的組成：由2根管道及支撐件組成，下面一根為液相管，上面一根為氣相管。一般制作的口徑為DN50，接車一般選用松套法蘭。

　　根據裝卸介質的性質不同來選密閉式裝卸鶴管：

       1.半密閉鶴管AL1412適用于易燃、易爆、易產生靜電積累和對環境有污染的介質，如：汽油、甲醇、苯、煤焦油、粗酚、重質苯、航煤、乙二醇等；

       2.全密閉裝卸鶴管AL1512適用于高度揮發，有劇毒，需要加壓使氣體轉化為液體的介質，如：液氯、液化氣等類似的介質。

槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備

　　密閉式上裝鶴管的設計與生產：

       鶴管的設計需要根據客戶提供的參數和我們的選型，設計符合客戶需求的產品。主要為鶴管的布置、鶴管的入口高度、鶴管的臂和垂管長度、平衡器的選用（一般為彈簧）、法蘭的選用。鶴管的布置主要有固定位置，收攏狀態、旋向的選擇。鶴管的臂的長度可以通過包絡圖計算（需要注意雨棚高度）。鶴管的入口高度根據客戶的護欄高度以及現場的接管高度來定。平衡器的選用根據外臂和垂管重量選擇。法蘭的標注型式根據客戶要求選擇。

　　鶴管生產廠家深?yuàn)W圖（Autower）公司有很多的客戶選擇鶴管材質如下

       1.甲醇選用1412鶴管 304材質  口徑DN80 壓力等級PN16

       2.清潔煤焦油和粗酚項目選用1412鶴管

       3.液氯項目選用1512鶴管 16MN材質  口徑DN50 壓力等級PN25

       4.液氯改造選用1512鶴管

       5.液化氣火車裝卸選用1512上裝鶴管等。

　　鶴管生產廠家深?yuàn)W圖（Autower）公司還供應上述產品的同類產品：密閉鶴管,深?yuàn)W圖（Autower）公司設計各種口徑，形式的鶴管。因此深?yuàn)W圖公司所能生產的槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備種類多，鶴管品種（汽車鶴管、密閉裝車鶴管、火車專用裝卸臂）齊全，適用范圍廣，能很好地滿足在各種各樣可能出現的環境下裝卸各種介質的要求。鶴管規格品種多樣，需要根據客戶提供的參數或要求定制！
